不锈钢三偏心对夹式硬密封蝶阀D373W
不锈钢三偏心对夹式硬密封蝶阀D373W
【三偏心对夹式硬密封蝶阀产品用途】
D73H、D373H、D673H、D973H型PN10~PN100三偏心对夹硬密封蝶阀采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤400℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。
【三偏心对夹式硬密封蝶阀公称通径】
其公称通径从DN50到DN2400。
【三偏心对夹式硬密封蝶阀产品特点】
1、对夹金属多层次密封蝶阀对夹连接结构简单，方便安装与拆卸，重量轻的特点。金属硬密封蝶阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能。
2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀,使用寿命长等特点。
3、蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长。
4、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。
5、金属硬密封蝶阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。
6、驱动装置可以多工位(旋转90°或180°)安装，便于用户使用。
【三偏心对夹式硬密封蝶阀执行标准】
设计规范： GB/T 12238 API609
结构长度： GB/T 12221 API609 ASME B16.10
法兰连接： GB/T 9113 API609 ASME B16.5 ISO5752
试验与检验：GB/T 13927 API598
【三偏心对夹式硬密封蝶阀性能参数】
| 三偏心对夹硬密封蝶阀型号 | D373H-10 | D673H-10 | D973H-10 | |
| 工作压力(MPa) | 0.6~10.0 (PN6-PN100) | |||
| 适用温度(℃) | ≤400℃ | |||
| 适用介质 | 水、油、气、醋酸类、硝酸类等其他介质 | |||
| 材料 | 阀体 | WCB CF8 CF8 铬钼钢 低温钢 镍合金 Monel Duplex Steel | ||
| 蝶板 | WCB CF8 CF8 铬钼钢 低温钢 镍合金 Monel Duplex Steel | |||
| 阀杆 | 2Cr13 F304 F316铬钼钢 低温钢 镍合金 Monel | |||
| 密封面 | SS+柔性石墨 不锈钢司太立合金 碳化钨 镍合金 Monel | |||
| 填料 | 柔性石墨 PTFE | |||

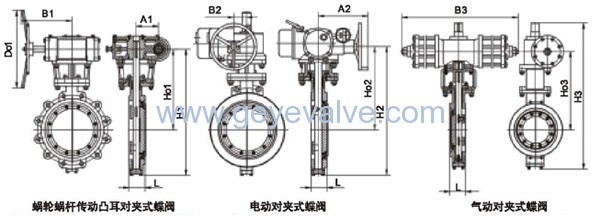

【三偏心对夹式硬密封蝶阀结构示意图】

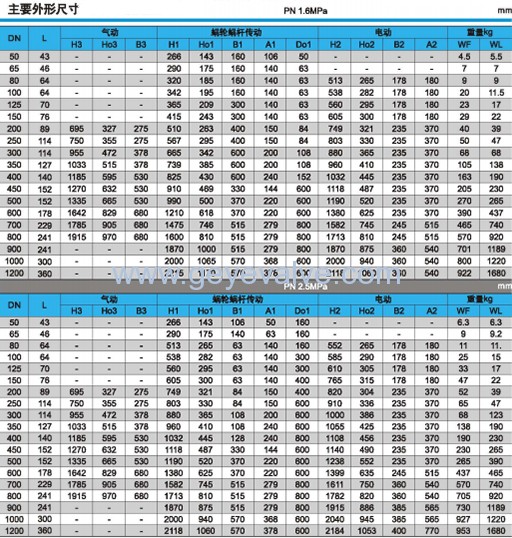

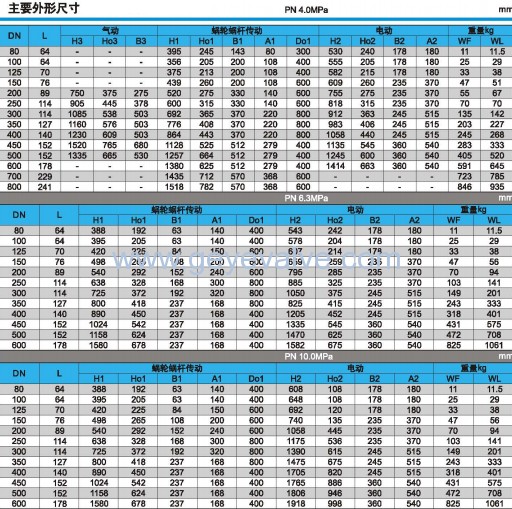

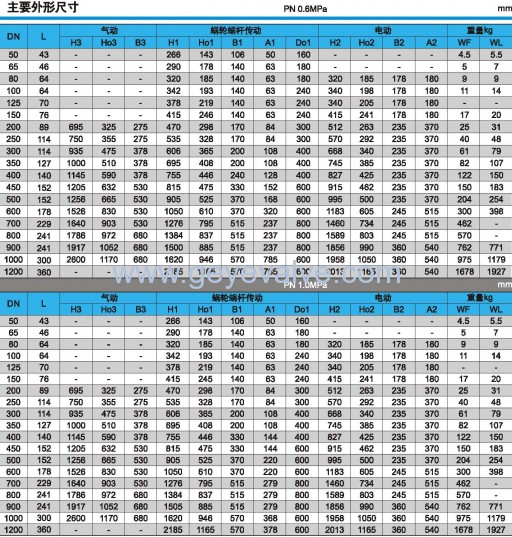

【三偏心对夹式硬密封蝶阀外形尺寸】
注释：上图中无驱动装置重量。WF为对夹式蝶阀（WAFER），WL为凸耳对夹式蝶阀（LUG）。
