AVP3000 Alphaplus 智能阀门定位器AVP100/102型调试方法

发布时间:2018-01-16 16:27:47   访问:8579

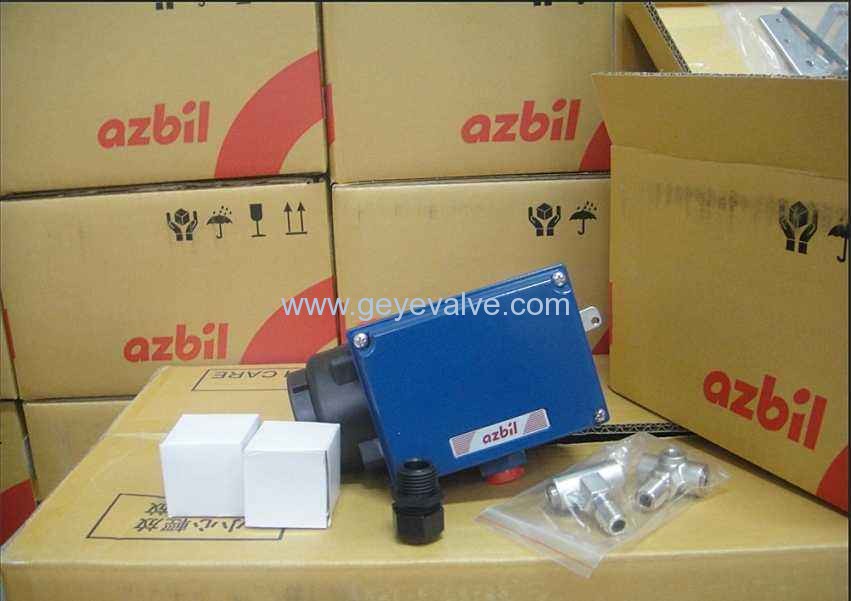

AVP3000 Alphaplus 智能阀门定位器AVP100/102型


AVP3000 Alphaplus是基于微处理器技术上的智能型电/气阀门定位器。

AVP3000 Alphaplus接受控制器传送的直流信号控制阀门的开度。除此功能外,AVP3000 Alphaplus具有现场通讯,自动组态、自我诊断功能,极大提高工厂的生产效率。

特点

1. 调试简单 使用简便

自动设定
自动设定软件是一个全自动的配置程序。
相对于其他品牌定位器,AVP3000不需要其他外围设备就能对执行机构规格进行自动识别,并根据规格自动进行最优化的调整。
对于基本设定AVP3000无需PC机或外围设备,软件通过设定开关自动进行。

现场智能化通讯
 通过适用山武公司所有现场智能仪表的现场智能通讯器(SFC)能够对AVP进行校准和设定。

2.满足不同应用要求的最优化设定

强制全关设定

当工艺流程要求阀门强制全关时,AVP通过在某一设定信号位置切断,执行机构不需特殊的供气压力确保阀门完全关闭。

流量特性用户自定义
线性、等百分比、快开特性为标准配置,用户还可以通过设定定位器输入/输出特性来更改阀门的流量特性以满足现场工艺要求。

精确的分程设定
通过现场智能通讯器(SFC)用户可方便的实现阀门的分程控制(最小设置4mA的量程范围),以满足现场工艺特性要求。

3.高效、合理的维护

减少备件由于任何一个规格更改都通过软件设定,AVP减少了备件仓储成本。

阀位反馈监测
AVP提供阀位反馈单元作为可选附件,用户可监测到阀门的动作情况以便提早发现问题。

自我诊断
AVP提供自我诊断程序,确保快速判断调节阀的故障。

4. 同时适用于单作用/双作用执行机构(双作用功能为可选项)

通过反向放大器,AVP可适用双作用执行机构。



内部开关的自整定

操作步骤:

1、调节过滤减压阀气源至执行结构的额定值,输入18mA±1 mA的信号到AVP100

2、按“UP”键保持3秒钟,直至阀门动作,自整定开始,松开按钮

3、阀门知道进行全开-全关来回二次,然后在大约50%开度出稍作停留,作后停留在输入信号(18mA)的开度位置。整个过程大约3分钟

4、改变输入信号后,核对开度,自整定完成

5、当自整定进行时,若输入信号低于4mA,自整定中断,必须重新自整定,自整定完成后,保持输入4mA以上的信至少30秒钟,才能把自整定参数存放在AVP中。

6、在自整定过程中,若连接SFC手操器(注意正负极)于AVP上,按SFC手操器上的ID键,就能在SFC的液晶屏幕上显示自整定参数。



零位-满度调整

AVP具有手动零位、满度调整功能。

当无SFC手操器时或在防爆现场不能使用手操器时,该功能是非常有效的。

调整方法:

按“UP”键,反馈杆向上(阀杆向上)

按“DOWN”键,反馈杆向下(阀杆向下)

零位调整:

输入4mA,检查零点,若有偏差,按“UP”或“DOWN”键,使零点到合适的位置(按“UP”键阀芯向上移动,按“DOWN”键,阀芯向下移动,零点和量程互不影响)。

满度调整:

输入4mA,检查满度,若有偏差,按“UP”或“DOWN”键,使满度到合适的位置(按“UP”键阀芯向上移动,按“DOWN”键,阀芯向下移动)。

阀开度确认

分别输入4 mA、8 mA、12 mA、16 mA、20mA检查阀开度,若有偏差或阀振荡,再进行一次自整定,就能完成整个过程的调试。
